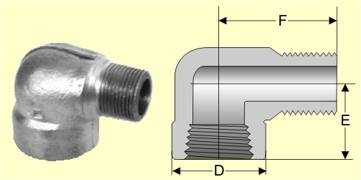

| DN |
D (mm) |
E (mm) |
F (mm) |
Peso Aproximado (kg) |
| 1/8″ |
22,4 |
22,2 |
31,8 |
0,12 |
| 1/4″ |
25,4 |
22,2 |
31,8 |
0,12 |
| 3/8″ |
33,3 |
25,4 |
38,1 |
0,19 |
| 1/2″ |
38,1 |
28,6 |
41,3 |
0,23 |
| 3/4″ |
46,0 |
34,9 |
47,6 |
0,50 |
| 1″ |
55,6 |
44,5 |
57,2 |
0,75 |
| 1.1/4″ |
62,0 |
50,8 |
66,7 |
1,21 |
| 1.1/2″ |
75,4 |
54,0 |
71,4 |
1,66 |
| 2″ |
84,1 |
63,5 |
84,1 |
2,74 |
|
|
