Alta Pressão » Conexões » Solda (Socket Welding)

TÊ 45° – 6.000 LBS

  • Dimensões baseadas nos produtos cobertos pela norma ANSI B 16.11;
  • Material conforme indicações de materiais para conexões:
    • Aço Carbono ASTM A 105;
    • Aço Inoxidável AISI 304 ou 304L;
    • Aço Inoxidável AISI 316 ou 316L;
    • Outras Ligas;
  • Extremidades Socketwelding.

Descrição

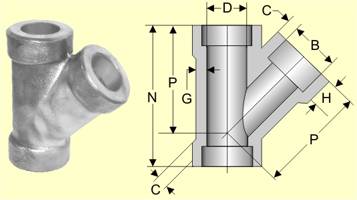

DIMENSÕES E PESO APROXIMADO
DN B C D G H N P Peso
Aprox.
(kg)
Máx.
(mm)
Mín.
(mm)
Med.
(mm)
Mín
(mm)
Máx.
(mm)
Mín.
(mm)
Mín.
(mm)
Mín.
(mm)
(mm) (mm)
1/2″ 22,0 21,7 6,0 5,2 12,6 11,0 4,8 9,7 90,5 65,1 0,93
3/4″ 27,3 27,1 7,0 6,1 16,3 14,8 5,6 12,7 104,8 76,2 1,67
1″ 34,0 33,8 7,9 6,9 21,5 19,9 6,4 12,7 122,2 88,9 2,85
1.1/4″ 42,8 42,6 7,9 6,9 30,2 28,7 6,4 12,7 136,5 100,0 3,32
1.1/2″ 48,9 48,6 8,9 7,8 34,8 33,2 7,1 12,7 163,5 120,7 6,15
