UNIÃO – 3.000 LBS

Dimensões baseadas nos produtos cobertos pela norma ANSI B 16.11;
Material conforme indicações de materiais para conexões:
- Aço Carbono ASTM A 105;
- Aço Inoxidável AISI 304 ou 304L;
- Aço Inoxidável AISI 316 ou 316L;
- Outras Ligas;
Extremidades Socketwelding.

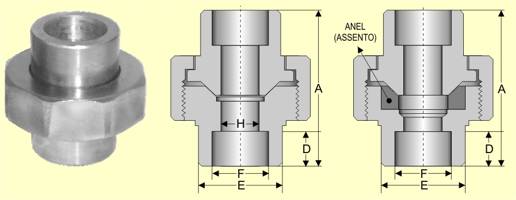

Figura AP228: Assento Integral;
Figura AP229: Assento de Bronze ou Aço Inoxidável.

Descrição

DIMENSÕES E PESO APROXIMADO

DN	A (mm)	D (mm)	E (mm)	F (mm)	H (mm)	Peso Aproximado (kg)
1/8″	44,45	6,35	17,46	10,66	5,46	0,169
1/4″	44,45	6,35	22,22	14,09	7,67	0,226
3/8″	50,80	6,35	26,98	17,52	10,74	0,340
1/2″	53,97	7,93	31,75	21,71	13,87	0,567
3/4″	57,15	7,93	38,10	27,05	18,84	0,679
1″	63,50	9,52	46,03	33,78	24,31	0,907
1.1/4″	71,43	9,52	55,56	42,54	32,26	1,150
1.1/2″	79,37	12,70	61,91	48,64	38,10	1,181
2″	88,90	15,87	76,20	61,11	49,25	2,950
2.1/2″	117,5	22,22	91,28	73,66	59,00	4,080
3″	117,5	25,40	110,0	89,8	73,70	5,890
